ZH-SD非接触式测速仪



序号	应用	技术参数
1	应用领域	车载测速
2	测量范围	0-180km/h
3	速度测量精度	≤±0.5%
4	速度重复性	≤±0.05%
5	距离测量范围	0-99999.9米，分辨力：0.1m
6	距离测量精度	≤±0.5%
7	工作温度	-20-40℃
8	供电	DC 12V，≤35W
9	激光器	Laser 3B ，激光功率≤30mw
10	接口	调试串口	RS232（用于修改参数和调试）
		用户串口	RS232（输出速度和距离）
		脉冲输出	5VTTL

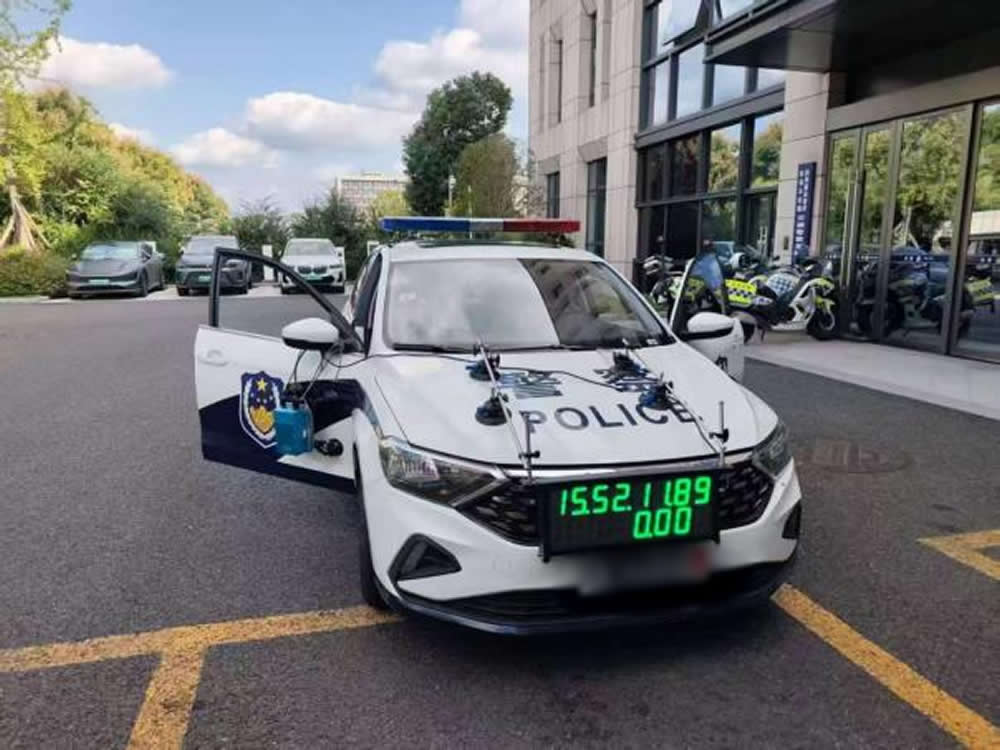

11	其他	1、具备调整测速触发位置与被测设备检测区域一致的功能； 2、非接触式测速仪安装于测试车辆上，安装高度范围需覆盖(0400)mm，用于测量测试车辆的实时速度和行驶距离值。 3、非接触式测速仪具有实时自动校准安装角度的功能，角度校准范围：±5°





产品原理简介：
激光测速传感器是一种表面激光测速仪，用激光多普勒原理来测量运动物体 的表面速度和距离。 激光束被分光器分成两束光。在工作距离两个光束相交产生干涉条纹。当 运动物体通过此光斑区域时，产生散射光，一个光接收器收集散射光并将其 转换为电信号，这个信号包含运动目标的速度信息，此信息由数字信号处理 器进行分析，就把多普勒频率信息转换成速度信息。在智能滤波算法对信号 进行转换运算后，激光测速仪实时输出用户所需要的速度信息。根据检测到 的反射激光的强度，可以判断输出被测物的有无。
仪器特点：
与传统的接触式速度计相比
1.无需接触被测物体，避免对物体的影响和损坏；
2.高精度、高可靠性，测量结果准确可靠；
3.易于操作，不需要太多的技术知识和经验；
4.可以记录并输出多种参数数据，方便进行数据分析和研究；
5.适应各种路面检测，抗光线干扰能力强。
激光测速传感器是一种具有高精度、高可靠性、易操作等特点的专业仪器，可以广泛应用于计量、科研等多个领域，并为相关行业的生产和研究提供了可靠的技术支持和数据支持。

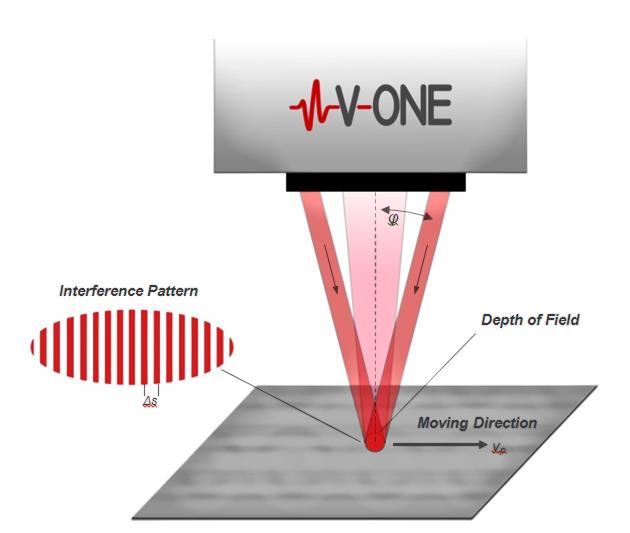

激光测速仪（激光测速传感器）原理图：

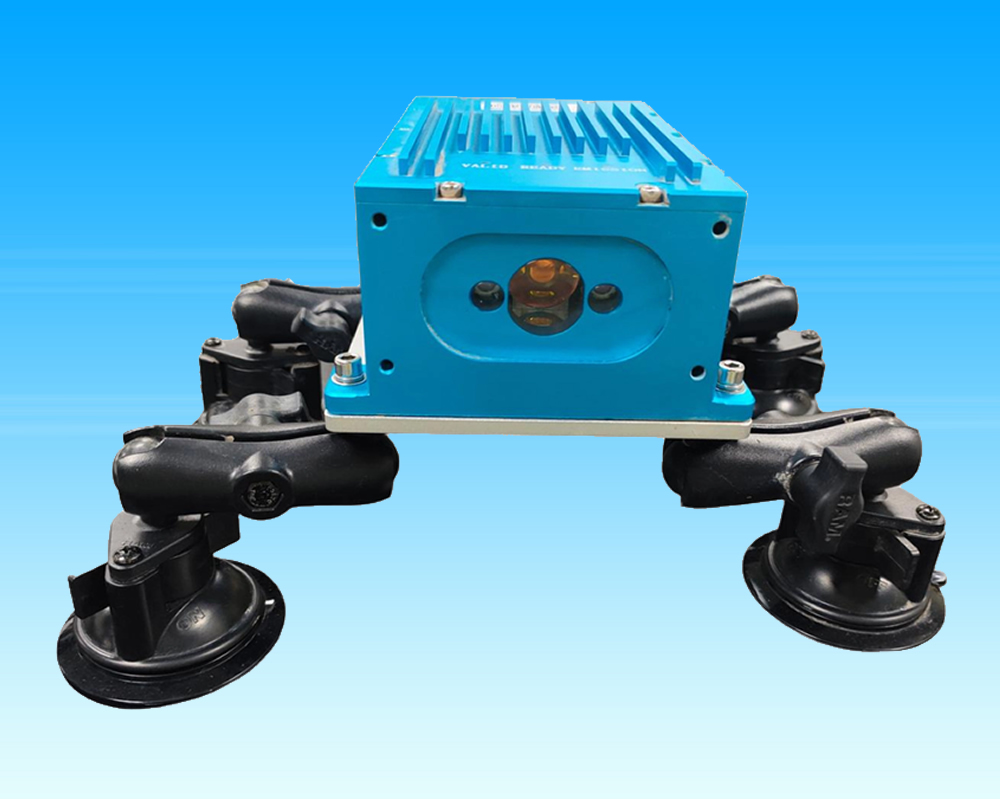

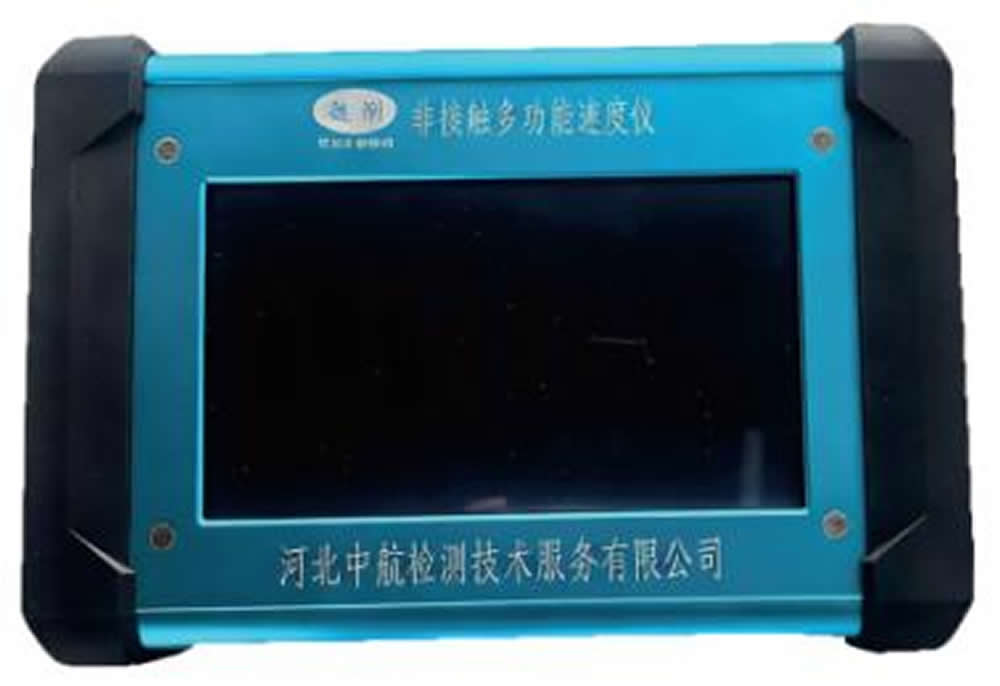

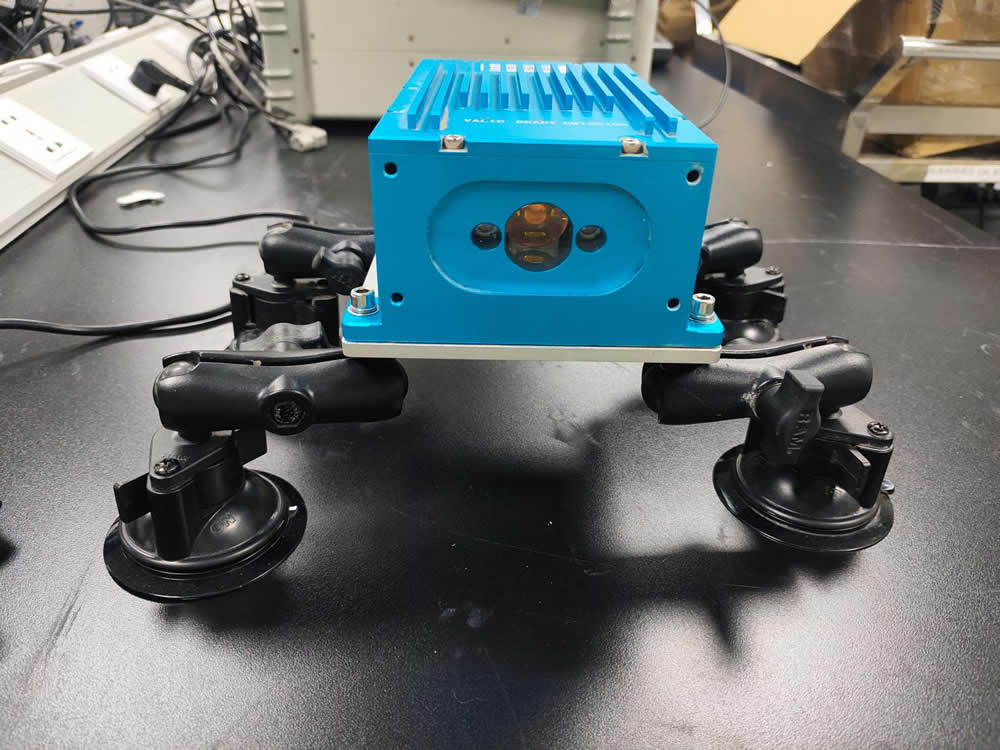

非接触式测速仪 图片：
