ZH-JQL型 液化天然气加气机检定装置

     液化天然气（LNG）加气机，是将LNG加注到LNG汽车储气瓶的一种超低温计量设备。ZH -JQL型LNG加气机检定装置是河北中航检测技术服务有限公司最新科研项目成果，是在吸收、借鉴国内外最先进技术的基础上，研制的具有完全自主知识产权的LNG加气机检定装置。

    LNG加气机检定装置主要由数据采集系统、LNG质量流量计、加气、回气管路系统、电控系统等几部分组成。LNG加气机检定装置具有高度的自动化、完备的检测功能、高准确度及高度的可靠性能，其参照的技术指标和试验方法主要有NFPA57-2002《汽车用液化天然气（LNG）供气系统标准》、NFPA59A-2001《液化天然气（LNG）生产，储存和装卸标准》等技术标准以及JJG1114-2015《液化天然气（LNG）加气机国家计量检定规程》。

ZH -JQL型LNG加气机检定装置适用于计量部门对LNG加气机开展型式试验、首次检定、后续检定和使用中检验，适合于LNG加气机生产企业对LNG加气机进行整机出厂检定，也是作为即将出台的《液化天然气（LNG）加气机国家计量检定规程》的配套检定装置。

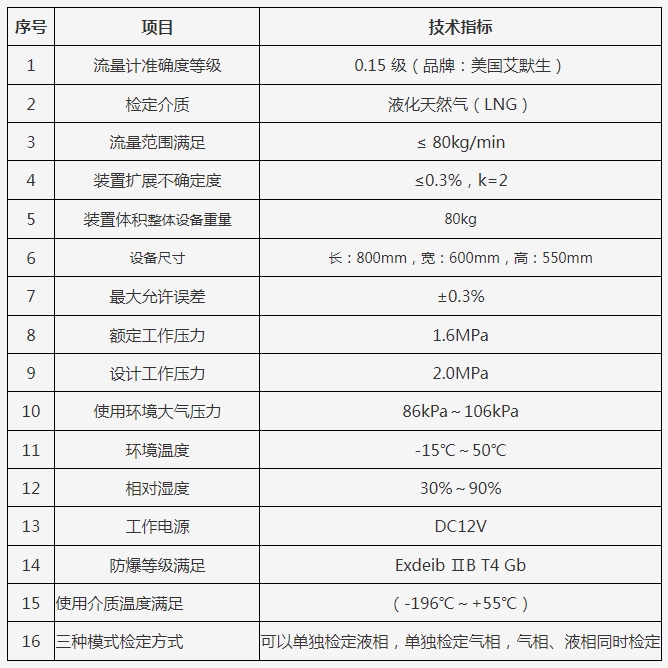

3 技术指标

4 组成及功能

    LNG加气机检定装置主要由以下几部分组成：

   （1）数据采集系统；

   （2）防爆电源等电气系统；

   （3）LNG质量流量计；

   （4）机壳、阀门及管路系统，低温安全阀、低温截止阀、金属软管、加气枪、回气枪、加气枪座、回气枪座、低温工艺管道等。

LNG加气机检定装置主要主要功能：

1.LNG加气机检定装置既可用来对LNG加气机进行整机检定，也可以对LNG加气机的液相流量计进行单独检定。

  可设置“计量检定标准”,支持质量法、体积法两种检定方式

2.检定开始前支持相机连接及调试：在实际使用前，可用软件对相机进行预先调试，保证实际过程中识别正常，界面显示位置以不同颜色提示通讯状态

3.具有二维码扫码识别功能

4.使用介质温度满足（-196℃～+55℃）1.三种模式检定方式：可以单独检定液相，单独检定气相，气相、液相同时检定

5. 可显示检定装置中的质量流量、质量累计、温度、体积流量、流体密度、体积总量及驱动增益，并可对检定装置中的质量流量曲线、温度曲线及驱动增益曲线进行实时显示。

6.采集数据的同时可对加液机的屏幕显示数据进行拍照并保存照片，可手动控制采集数据，也可设置好采集间隔时间和需要采集数据的次数进行自动采集数据。

7. 配备有专用检定电脑一台、具有专用检定软件，检定后有自动生成电子记录的功能。

8. 检定装置的数据采集具备动态和静态两种采集方式
